减速比的分配原则解析

减速比分配是多级减速机设计的主要环节,其合理性直接影响设备的传动效率、结构紧凑性、制造成本及运行可靠性。科学的分配原则需兼顾机械性能、经济性和工艺可行性,以下从五个维度展开分析。

1.效率优先原则:低能量损耗

多级减速的效率为各级效率的乘积,因此需优先将高效率传动类型布置在高速级。例如:

高速级采用齿轮传动:圆柱齿轮减速机单级效率可达97%-98%,远高于蜗杆减速机的50%-70%。若总减速比为100:1,采用“齿轮+齿轮”两级分配(如10:1×10:1)的效率比“蜗杆+齿轮”(如20:1×5:1)高约20%。

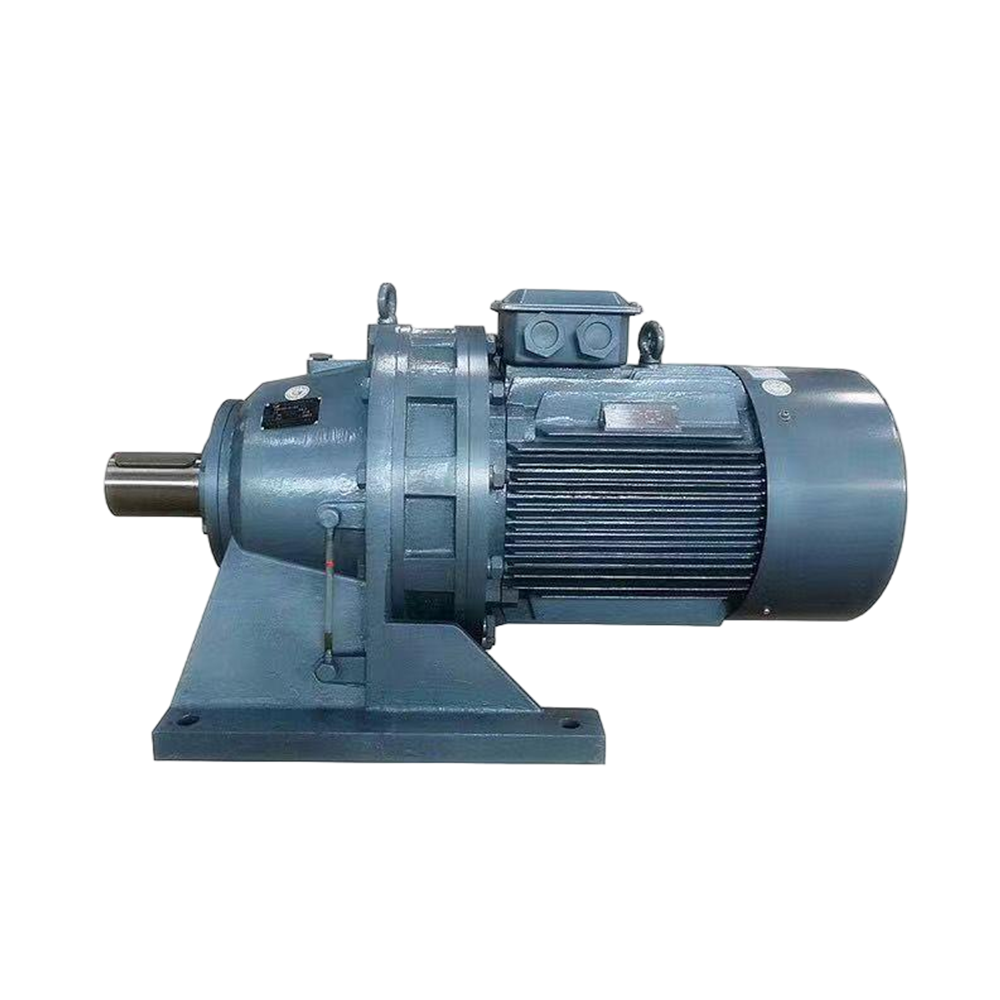

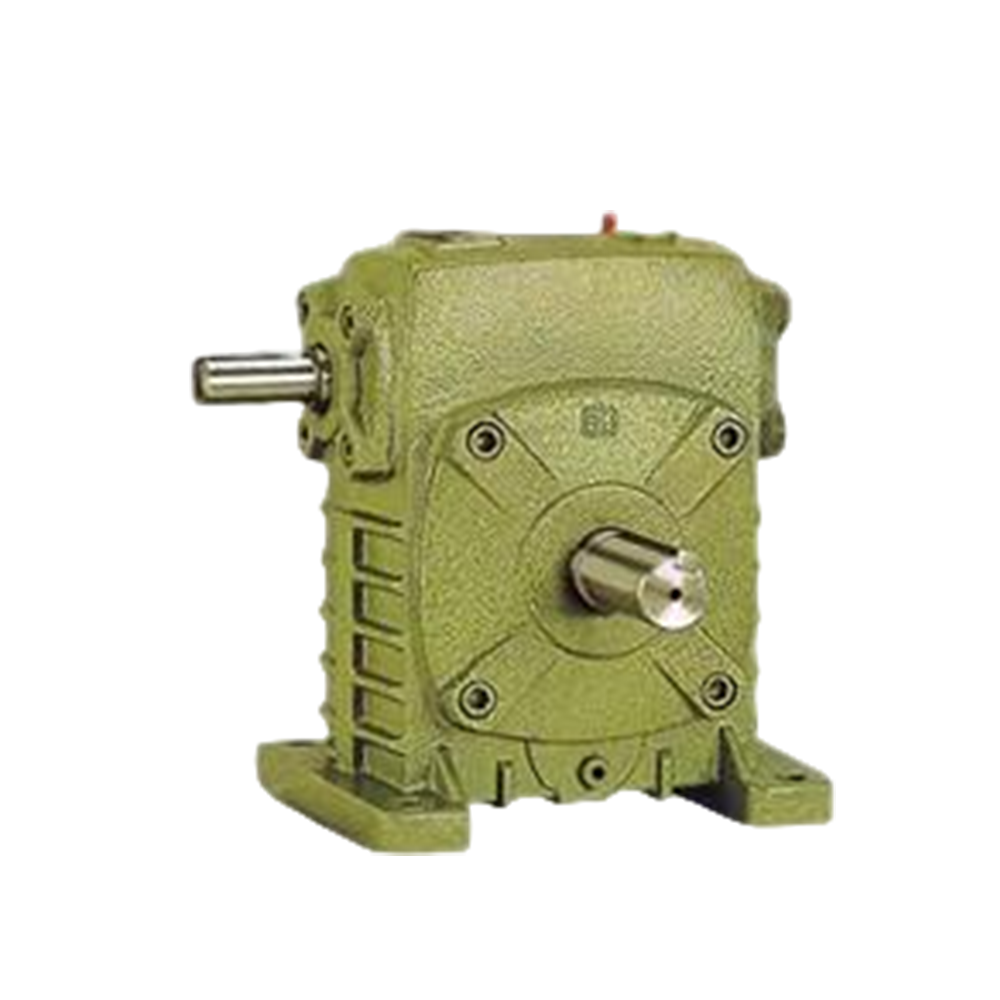

避免低效级串联:蜗杆减速机因摩擦损耗大,应尽量单独使用或置于低速级,减少其对整体效率的叠加影响。

2.结构紧凑原则:平衡尺寸与强度

减速比分配需考虑各级齿轮的模数、齿数及中心距,以优化空间布局:

高速级小速比、低速级大速比:高速级齿轮转速高、扭矩小,可采用较小模数和齿数,减少径向尺寸;低速级齿轮扭矩大,需增大模数和齿宽,但转速低,尺寸增加有限。例如,总速比36:1时,分配为6:1×6:1比4:1×9:1更紧凑。

避免极端速比:单级速比过大(如>10:1)会导致齿轮齿数过少,易产生根切,需增加变位系数或采用斜齿轮,增加设计复杂度。

3.扭矩均衡原则:匹配材料强度

各级齿轮的扭矩需与材料许用应力匹配,防止低速级过载:

高速级扭矩小、低速级扭矩大:若总速比为50:1,分配为5:1×10:1时,低速级扭矩是高速级的10倍,需确保低速级齿轮材料(如20CrMnTi)的弯曲疲劳强度足够。

均载设计:对重载设备(如起重机),可采用行星齿轮减速机的多齿啮合特性,将大速比分散至多个行星轮,实现扭矩均匀分配。

4.成本优化原则:平衡制造与维护费用

减速比分配需权衡初始投资与长期运行成本:

标准化齿轮优先:选择标准模数、齿数的齿轮可降低加工成本。例如,总速比24:1时,分配为4:1×6:1比3:1×8:1更易采购标准齿轮。

减少级数:在满足强度和效率的前提下,尽量减少减速级数。三级减速比两级成本高约30%,且故障点增加。

5.应用场景适配原则:针对性设计

不同工况对减速比分配有特殊要求:

高精度场景(如数控机床):采用“小速比高速级+大速比低速级”结构,高速级保证传动平稳性,低速级实现微调。

冲击载荷场景(如破碎机):低速级采用大模数齿轮或硬齿面设计,抵抗冲击疲劳。

空间受限场景(如机器人关节):选用行星齿轮减速机,通过内齿圈固定、太阳轮输入、行星架输出的结构,实现大速比与紧凑体积的统一。

案例分析:输送机减速机设计

某输送机需总速比60:1,输入功率7.5kW,输入转速1450转/分钟。若采用两级圆柱齿轮减速机:

方案一:10:1×6:1,高速级扭矩53.6N·m,低速级321.6N·m,效率94.1%,中心距总和320mm。

方案二:6:1×10:1,高速级扭矩89.3N·m,低速级536N·m,效率94.1%,中心距总和350mm。

方案一因高速级扭矩更小、结构更紧凑,且标准齿轮可选性更强,成为更推荐择。

减速比分配需以效率、结构、强度、成本和场景为多维坐标,通过计算模拟与经验验证,找到比较好解。合理分配不仅能提升设备性能,还能降低全生命周期成本,是机械设计从“可用”到“优用”的关键跨越。
